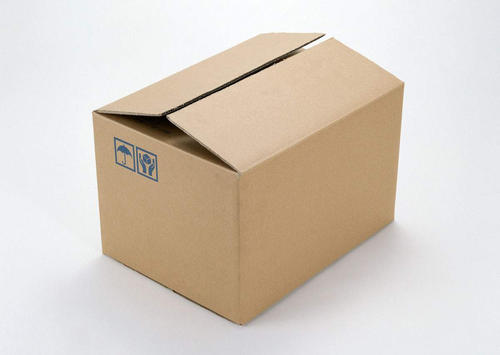

紙箱（英文 carton或hard paper case）：是應用最廣泛的包裝制品，按用料不同，有瓦楞紙箱、單層紙板箱等，有各種規格和型號。

紙箱常用的有三層、五層，七層使用較少，各層分為里紙、瓦楞紙、芯紙、面紙，里、面紙有茶板紙、牛皮紙，芯紙用瓦楞紙，各種紙的顏色和手感都不一樣，不同廠家生產的紙（顏色、手感）也不一樣。

定義及提示

通常用作商品的包裹物或物品保護外層使用物。紙箱的體積因商品的大小而改變，紙箱通常有“小心輕放”、“怕濕”、“向上”、“堆碼極限”、“怕曬”、“防潮”“質量安全”“禁止翻滾”“不可踐踏”“注意防火”“易碎物品”“綠化環境”“怕熱”“食品”“防異味”等多種圖案或文字提示，提醒使用者注意，以保護內裝物品不受傷害。

包裝紙箱作為現代物流不可缺少的一部分，承擔著容裝、保護產品、美觀的重要責任，包裝紙箱的物理性能指標則成為其質量評估的依據。穩定的工作環境條件保障了測試數據的準確性和可靠性，并有多年從事紙箱測試專業的資深工程師，對包裝箱進行測試分析，為包裝箱供應商和包裝箱用戶提供公正、科學的測試數據。TTS（一通檢測）亦為多家知名企業提供供應商材料篩選，標書評定等工程。

基本測試項目

1、出口包裝紙箱檢驗規程 SN/T 0262-1993

2、外觀 GB/T 6543-2008

3、尺寸 GB/T 6543-20084、搖蓋耐折 GB/T 6543-2008

5、厚度 GB/T 6547-1998

6、耐破強度 GB/T 6545-1998

7、戳穿強度 GB/T 2679.7-2005

8、邊壓強度 GB/T 6546-19989、粘合強度 GB/T 6548-2011

10、空箱抗壓 GB/T 4857.4-2008

11、含水率 GB/T 462-2008

12、防潮性能 GJB 1109A - 2000

13、分層定量 ISO 3039: 1975

14、平壓強度 GB/T 6980 - 1995

通過以上測試，可以了解到紙箱的性能，為企業包裝設計提供可靠數據依據。

紙箱知識

瓦楞紙板是由面紙、里紙、芯紙和加工成波形瓦楞的瓦楞紙通過粘合而成。根據商品包裝的需求，瓦楞紙板可以加工成單面瓦楞紙板、三層瓦楞紙板、五層、七層、十一層等瓦楞紙板。

不同波紋形狀的瓦楞，粘結成的瓦楞紙板的功能也有所不同。即使使用同樣質量的面紙和里紙，由于楞形的差異，構成的瓦楞紙板的性能也有一定區別。國際上通用的瓦楞楞形分為四種，它們分別是A型楞、C型楞、B型楞和E型楞。它們的技術指標和要求見表一。A型楞制成的瓦楞紙板具有較好的緩沖性，富有一定的彈性，C型楞較A型楞次之。但挺度和抗沖擊性優于A型楞；B型楞排列密度大，制成的瓦楞紙板表面平整，承壓力高，適于印刷；E型楞由于薄而密，更呈現了它的剛強度。

集裝箱和非集裝箱的區別主要在于外徑，并且與瓦楞類型密切相關。下面將通過下表詳細羅列出紙箱內徑規格、制造規格、外徑規格之間的關系：

瓦楞紙箱制造尺寸的量法

紙箱的制造尺寸為制箱時的下料尺寸。制造尺寸以展開的箱坯上的壓線為度量的基準。分切機上的壓痕輥在壓線位置上壓出的是一條溝， 壓線是這條溝槽的中心線。兩條壓線的距離就是制造尺寸。將制造尺寸轉換為內、外徑尺寸可以通過表 2 速成，但它們也分別有自己的測量方法。

瓦楞紙箱在制造過程中有單拼和雙拼之分

單拼即一頁成型箱，一般用于周長較小的紙箱；雙拼也稱為二頁箱，有的紙箱周長太大，不得不用兩片箱坯拼湊一個紙箱，但有時紙箱廠為了利用生產過程中 裁切下來的余料，也會用兩片拼湊一個尺寸不算太大的紙箱，甚至有時會用四片。二頁箱與一頁箱相比，多了一個接頭，因此兩者的面積 計算有一些細微的差別。

接頭和回絲

紙箱接頭的制造尺寸根據瓦楞層數和生產工藝水平確定，單瓦楞紙板為 35 ~ 40mm ，雙瓦楞紙板為 45 ~ 50mm ，三瓦楞紙板為 50mm。

計算紙箱展開面積時必須考慮到制造過程中回絲的損耗，回絲的尺寸依據紙板層數確定，一般為 20 ~ 40mm。

為了便于實際工作中的計算，統一采取加“ 8 ”加“ 4 ”的規則，即將橫向方向上接頭和回絲的總和定為 8cm ，縱向方向上回絲總合定為 4cm。

1、平口箱面積計算公式

通過以上介紹，平口箱的面積計算可以由下面兩條公式表示：

單拼紙箱面積 S= 〔 （長 + 寬） × 2+8 〕× （寬 + 高 +4）

雙拼紙箱面積 S= 〔 （長 + 寬 +8） × 2 〕× （寬 + 高 +4）

【注：這里長、寬、高、 8 、 4 的單位均為 cm?！?/p>

上全蓋下插口式紙箱的展開面積

上全蓋下插口式的紙箱一般箱型較小，有些是用瓦楞紙板制成，有一部分是僅用單層的涂布白卡紙生產，例如藥品、食品、化妝品的外層 小包裝。

切長和瓦高

在瓦楞紙箱制造過程中，分清楚切長和瓦高的概念尤為重要。一旦搞錯，紙箱強度將差之千里，從而會導致生產出來的紙箱全部報廢，造 成巨大的損失。

切長是指垂直于瓦楞方向的長度；瓦高是指順著瓦楞方向的長度。

接頭與回絲

在這里根據紙箱層數確定接頭尺寸，三層箱的接頭一般為 3cm ，五層箱的接頭一般為 4cm?；亟z的尺寸統一按 2cm 計算。

2、上全蓋下插口式紙箱面積計算公式

切長：L= （長 + 寬）× 2+ 接頭 + 回絲

瓦高：H= 1/2 寬 + 插口 + 高 + 寬 + 回絲

面積： S= L × H

說明：一般計算紙箱的面積都是參照實物進行的，將紙箱展開后，根據不同紙箱的具體形狀作具體的尺寸分析，長、寬、高通過精確的測量都是固定的，接頭和回絲的尺寸視不同的情況具有一定的靈活性。

紙箱工藝

異型瓦楞紙箱是當今瓦楞紙箱包裝中形式變化最多的包裝品種；超市中貨物直接擺上貨架，要具有很好的產品展示功能，而如何快速、簡便的打開紙箱包裝，做到貨物的快速取放，而且不需要任何的工具比如剪刀或刀子等，就喊一聲“芝麻開門”紙箱便打開。這聽起來很新鮮，但是這種紙箱已經在國外的超市中廣泛應用，而且國 內也有很大的需求。

芝麻開門紙箱的結構型式

芝麻開門紙箱是一種新型設計概念的瓦楞紙箱包裝，即易打開瓦楞紙箱。紙箱的外型結構與普通的瓦楞紙箱沒有明顯區別，其關鍵工藝是在瓦楞紙箱內部粘貼有一種撕裂膠站帶，并在紙箱外面留有一個小口，打開紙箱時只要從小口處沿著撕裂膠帶就可以不用任何工具開打紙箱，展現出包裝物品。

加工工藝簡介

撕口的必要性

易打開瓦楞紙箱的生產加工工藝與普通紙箱生產工藝相比，增加一道在瓦楞紙箱內表面粘貼高性能、自粘性的撕裂膠帶，以及為撕裂膠帶設計出一個相應的撕口，這樣便于使用者不需要借助外力就可以將紙箱打開，而且撕裂口美觀，不影響商品展示效果。

撕裂膠帶

用于易打開紙箱的撕裂膠粘帶由改良張力的聚丙烯背面結合天然橡膠粘合劑組成。天然橡膠膠粘劑提供了非常優秀的初始增粘性、非常優秀的抗撕裂性以及在不同材質表面上強勁的粘合力。應用于瓦楞紙箱生產中的撕裂膠帶一般為卷軸纏繞結構。根據撕裂膠帶的寬度不同，一般的寬度范圍從3mm～20mm之間，一卷膠帶的長度大約有40000米左右。長卷軸包裝方式可以減少更換新卷軸的次數，這樣就能夠提高生產效率。

紙箱生產過程

1 設計決定產品的最終效果

對紙箱產品來講設計尤為重要，否則很難達到客戶要求，可能出現退貨，給企業造成重大損失。

我認為市場部門接到訂單后，應該把客戶的所有信息傳遞到工藝設計部門。其中包括版面的裝飾要求、規格尺寸、箱型結構、內裝物及盛重、堆碼層數等相關內容。經設計部門設計后，方可傳到制造部門完成產品的實現。

1）計算出最下層紙箱所能承受的最大堆碼載荷Ps

即Ps=（Nmax-1）·G，其中，Nmax為最大堆碼層數，G為內裝物和箱體重。

2）選取合適的安全系數K

根據SN/T0262-93出口運輸包裝瓦楞紙箱檢驗規程的要求，在貯存期小于30天時，K=1.6；貯存期在30～100天時，K=1.65；貯存期大于100天時，K=2。

當然，為了安全起見，安全系數通常取3以上。不過安全系數取得過大，原材料的各種指數相對要高，紙張的價格會明顯上升，致使成本增加，對市場開發不利。再有如果安全系數選取過大，會出現質量過剩，系數過小，又造成塌箱等質量問題。所以，要根據客戶的實際要求，選取合適的安全系數。

3）根據安全系數計算出所要達到的最大抗壓強度值P

即P=K·Ps

4）根據Kelicutt公式，選擇合適的紙張搭配組合

即Px·F=P（已算出）

所以Px=P/F，其中，F(xiàn)為與紙箱周邊長和瓦楞型有關的常數，通過查表得出。Px為瓦楞紙板綜合環壓強度值，Px=（R1+R2+Rm1C）/15.2

如果已知R1、R2、Rm1C中任何一種或兩種材料的環壓指數和克重，便可求出第三種材料的環壓指數和克重，達到紙張合理搭配的目的。

2 做好過程控制是產品實現的保證

工藝技術部門設計的產品能否得到很好的貫徹，各個工序?qū)?biāo)準的嚴格執行至關重要。所以要求各工序的班長及時監督好本工序的產品質量，是產品最終質量的保證。

另外，質量監督員要不定期巡查，及時糾正和處理違背工藝的現象，以保證工藝的嚴格貫徹。

紙箱的標準

1號標準5層 530*290*370mm 大件商品

2號標準5層 530*230*290mm 箱包等

3號標準3層 430*210*270mm 箱包及鞋子等

4號標準3層 350*190*230mm 鞋子等

5號標準3層 290*170*190mm 裝飾品等

6號標準3層 260*150*180mm 化妝品、飾品等

7號標準3層 230*130*160mm 化妝品、飾品等

8號標準3層 210*110*140mm 化妝品、飾品等

9號標準3層 195*105*135mm 化妝品、飾品等

10號標準3層 175*95*115mm 化妝品、CD等

11號標準3層 145*85*105mm 化妝品、CD等

12號標準3層 130*80*90mm 化妝品、小飾品

特大號標準5層 600*500*400mm 適用搬家.

紙箱生產現場質量控制

按檢驗的目的可分為，控制檢驗，接收檢驗，質量機構檢驗鑒定。

紙箱企業在確保紙箱產品質量的前提下，可因地制宜地設置質量檢驗機構及配備質量檢驗人員。工序檢驗一般有以下幾種形式，首件檢驗，首件檢驗是紙箱產品制造過程中的一種預防性檢驗，適用于大量的類型。首件檢驗應由操作者自行檢驗，并交由專職檢驗員認可。

巡檢是檢驗人員在生產現場按一定的時間間隔對有關工序的產品質量進行流檢查。完工檢驗它是對一批加工完成后的產品進行檢查，主要是指各工序間的產品。成品檢驗是瓦楞紙箱產品到達用戶手中之前的最后一次檢驗。
